卷烟厂卷包数采项目实施案例分析
2018-06-23 09:29 ·精智工厂在之前的文章中对卷烟厂生产自动化系统进行了详细介绍，其功能有制丝集控系统和卷包数采系统，对制丝集控系统已经通过宁波卷烟厂这一典型案例做了深入分析，本篇文章继续研究卷包数采系统，通过郴州卷烟厂做案例分析。

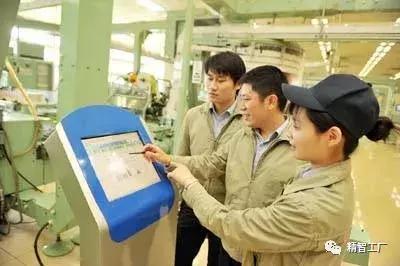

图片来源于网络
郴州卷烟厂卷包数采系统的建立应用了先进的自动化技术、计算机技术、通讯技术、软件技术等，为管理人员提供了生产现场的各种实时信息：
1
通过对生产中产生的各种基本数据信息进行监视，了解生产的最新进展，以便对生产过程实施有效控制；
2
对生产过程中出现的设备故障或工艺质量问题、物流状态等异常情况及时报警提示，以便及早控制与处理；
3
将各种可分配资源有效地分配给最需要的生产工艺流程中。系统具有高度的扩展性和稳定性，维护方便。

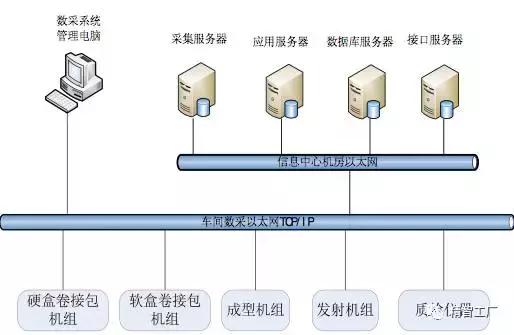

卷包数采系统网络示意图
郴州卷烟厂卷包数采系统的设计，主要分为三个阶段：(yancaoye.comyancaoye.com)
第一阶段为基础数据的采集设计
此阶段是卷包数采系统的根本，数据采集的准确性和稳定性是整个卷包数采系统的关键。在保证稳定性和准确性的前提下展示分析数据才显得有意义。经过反复的调研，结合当前的实际情况确定了一套高效的采集方法。
1机组的数据获取
通过修改MICRO II源程序的方式，实时传输生产中的原始数据，通过修改OPC源代码,可将GD包装机组的外挂数据进行集中统计；通过修改MICRO II源程序,将GD包装机组的外挂功能进行集中控制；通过修改IT80源代码,将PROTOS卷接机组外挂数据进行集中统计；通过修改PROTOS源程序,将PROTOS卷接机组的外挂功能进行集中控制。这样，数据来源于设备最底层，保证了数据的高效性和准确性。
2质检仪器的数据获取
质检仪器的种类多样化。针对该特点，采用添加程序的方式，实现灵活、高效、稳定的测量仪器数据采集。在不增加相关人员的工作量的前提下实现数据检测仪器自动化数采。
第二阶段为数据的传输设计
随着时代的发展，数据传输技术不断的面临着革新与淘汰，网络传输应用到越来越多的领域。通过以太网的方式进行数据传输是目前最可靠，最经济的一种传输方式。而且扩充性好，可随时加入设备。卷包数采系统使用了基于以太网的传输方式，通过对TCP/UDP协议 webservice服务等技术把原始数据传输至相应服务器进行归类存储。为了保证数据的安全性和完整性。在数据传输设计过程中，针对网络不稳定，出现丢失数据包等异常情况，使用了独有的封包、拆包机制来保证数据传输的稳定性。
第三阶段为数据的展示和分析设计
对数据进行加工处理，然后直观地展示。展示的方式分实时监控和分析统计报表两大类。
通过实时监控，及时了解当前生产线的生产状况，为生产调度、生产决策提供有力依据。同时，现场维修呼叫功能将在第一时间把维修信息传达给维修人员，便于维修人员及时及时获取维修信息并及时到达现场。
分析统计报表主要围绕生产中采集到的各项关键指标进行，展现方式主要有流程图，趋势图，分布图。通过分析统计报表的展现，为管理者把控生产提供依据。(yancaoye.comyancaoye.com)

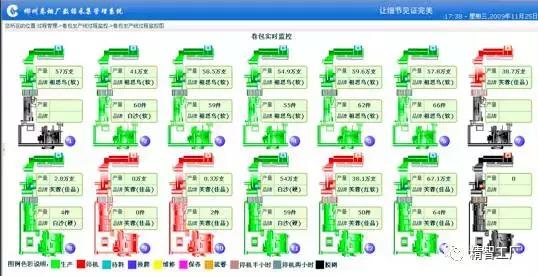

卷包车间实时监控

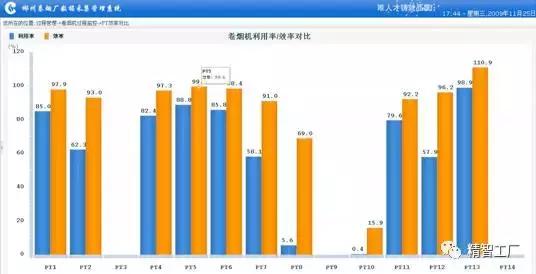

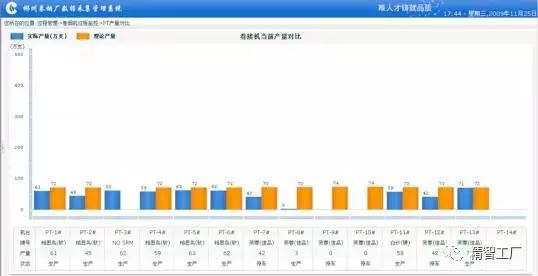

效率与利用率实时监控
效率与利用率实时监控

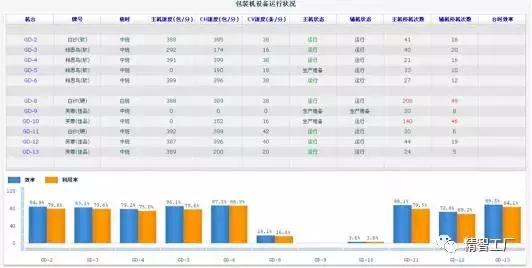

设备运行情况实时监控

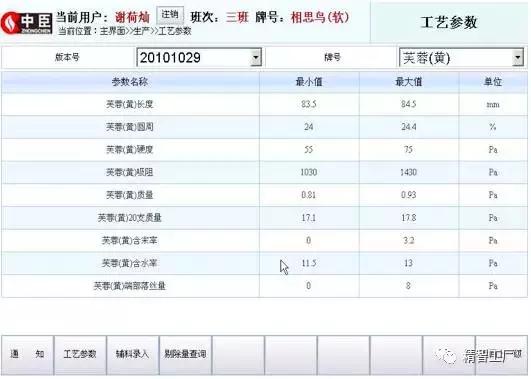

工艺参数查看
机台自检列表(yancaoye.comyancaoye.com)

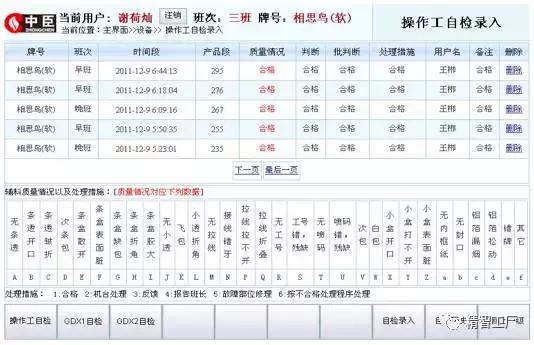

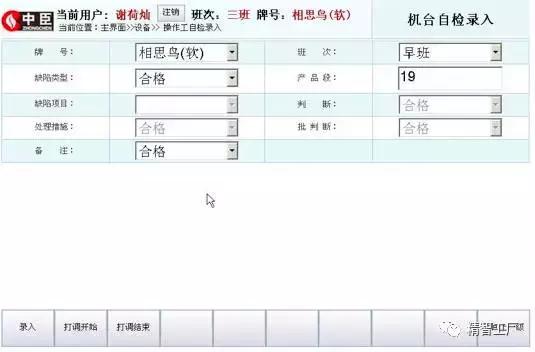

机台自检录入

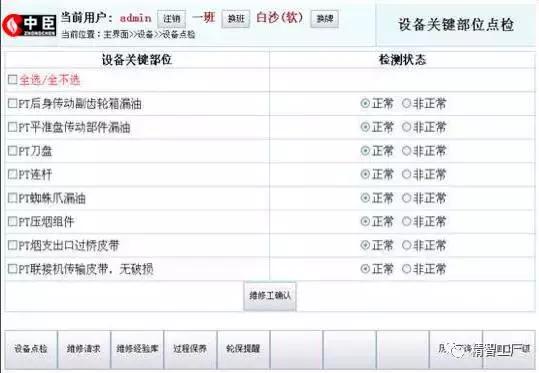

设备关键部位点检

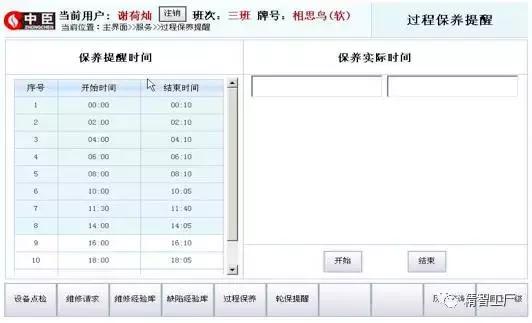

过程保养提醒

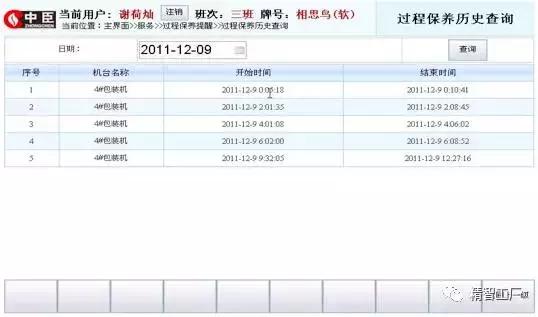

过程保养历史查询

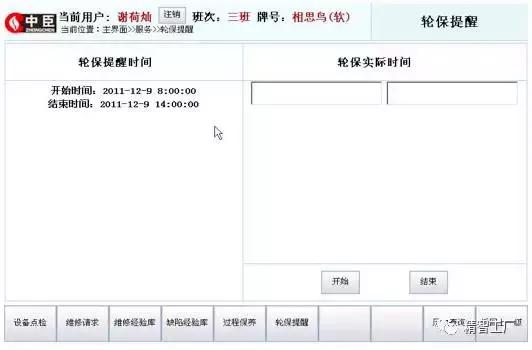

轮保提醒

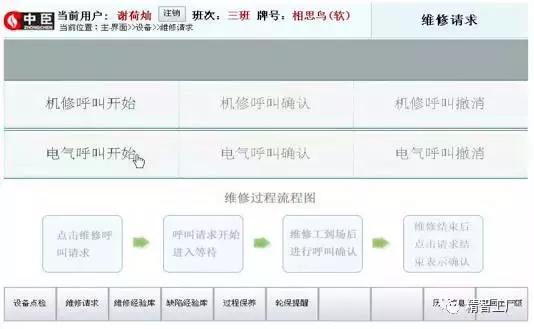

维修呼叫(yancaoye.comyancaoye.com)

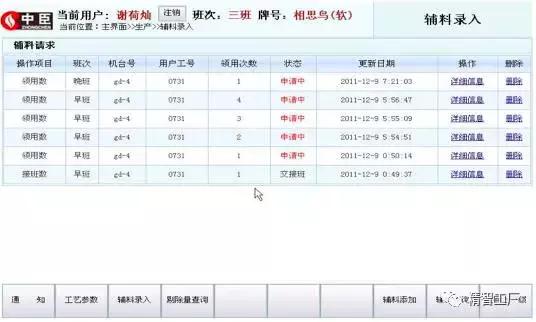

辅料录入

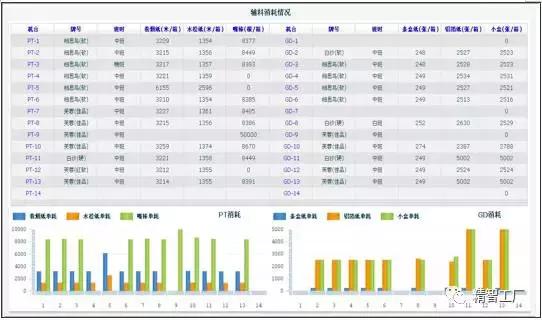

辅料消耗情况
深入分析
计算机技术的出现，大大提高了人们处理信息的速度和能力。面对瞬息万变的庞大信息流，落后的人工统计显然已经不再适应企业生产的需要，设备自动化数据采集技术显得尤为重要。
在飞速度发展的自动化系统中，如何把过去滞后的、静态的数据信息，变为实时的、动态的、高效的信息资源，与企业的生产保持一致，成为国内制造企业亟待解决的问题。
数据采集管理作为一种革命性的高新技术为企业普遍接受，正是因为它提供了快速、准确 、自动化采集有效手段。数据采集管理虽然在国内卷烟加工企业的应用已经相当普及，但是真正开始应用指导生产还处于发展阶段，不断的运用和完善是目前企业信息化的发展方向。
郴州卷烟厂卷包数采系统虽然已经运用并且在指导生产等方面取得了一定的效果。但是，由于部分设备精细化控制程度等方面的因素，自动化数据采集还无法完全代替现有的人工判定与统计。所以，郴州卷烟厂卷包数采系统在不断完善和改进当中。
-
